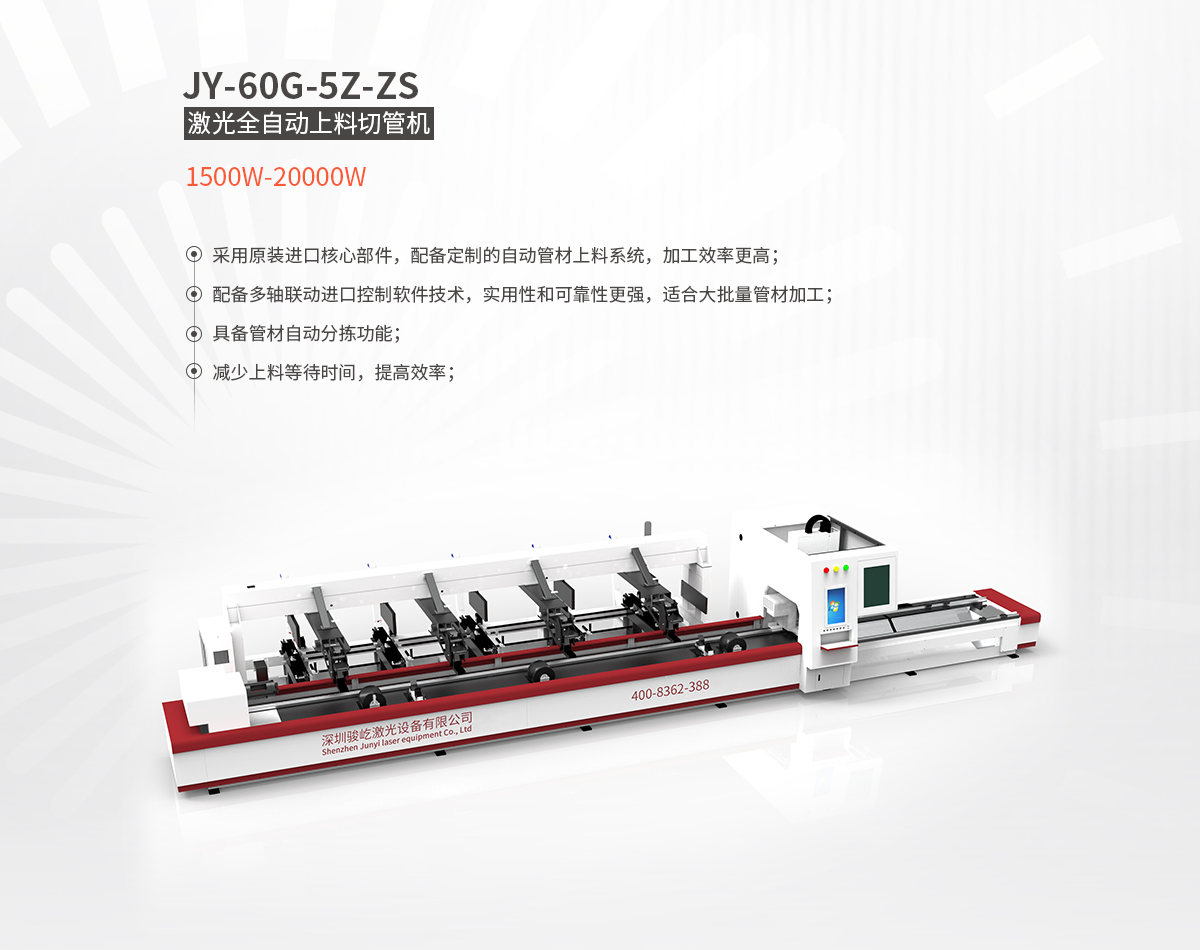

序號

組成部分名稱

各組成部分的簡述

1

主要組成部分

1:機床 2:激光器 3:切割頭 4:冷水機組5:龍門機構 6:控制軟件7:伺服電機8:驅動器 9:減速機 10:傳動機構 11:氣路12:油路 13:水路 14:電路 15:電腦控制 16；精密機械件 17:輔助附件等器件集成而成。

2

激光發生器

采用國際或國內頂級品牌，主導激光能量的產生。

3

光標定位指示

采用紅光準直儀對材料切割范圍的精準定位

4

光路傳輸

采用芯徑50μm-100μm的光纖進行激光能量的傳輸。

5

水冷機組

采用激光專用雙溫雙控冷水機組，保證激光器切割頭核心部位的恒溫運行。

6

激光切割頭

采用自動變焦式激光專用切割頭，具備自我拒絕導電物體的碰撞，防止中厚板的穿孔爆孔現象，免除人工調節焦距的繁瑣過程。

7

自動跟蹤器

采用BCS100型自動跟隨調高器，保證切割頭根據材料水平凹凸面的變化而自我調整所需高度。

8

機床主體

采用結構動態原理和有限元法的變量化分析技術設計的機床底座擁有靜態特性。機床底座結構采用Q235B及45#鋼板整體焊接而成、按國際機床標準嚴格執行（退火）二次時效（熱處理+自然時效72小時）處理、意大利進口大型OEM高精密龍門銑床一次性加工成型，這些設計和加工手段確保機床具有優良的抗震性、高鋼性和穩定性。

9

變徑支撐擱置系統

采用變徑式升降支撐系統，可根據管材規格不一及夾持時所需的中心高度不同而任意調節所需中心高度，以此解決因?yàn)楣懿倪^(guò)長而產生中間部位下墜而導致精度誤差過大的問題；上料時，只需人工將物料擱置于升降部位，設備自動對物料管材進行夾持推送；解決了人工裝夾時的繁瑣問題。

10

傳動系統

采用6H級別直線導軌及5級研磨斜齒式齒輪齒條，斜齒式加大齒輪與齒條的咬合面，精度強度級別保證機械運行精密度及耐磨性。

11

氣路

采用氣體控制閥及電磁比例閥 實現壓縮空氣 氧氣 氮?dú)飧鞣N氣體流量流速的控制。

12

排渣系統

采用滑動式料車，對切割時的廢渣料進行統一收集。

13

抽塵系統

采用定向抽塵機構，實現切割區域產生的煙霧粉塵實時抽取，保證抽塵效果，如有必要，可增加煙霧凈化器來對煙霧粉塵的凈化處理，可達到法定環保標準。

14

四向八位雙排夾持系統

采用專業定制高精密型四向八位雙排夾持系統，可有效解決細小管材及管材變形過大，無法穩固夾持及夾持變形，而導致無法保證產品切割精度的問題。

15

控制系統

1:基于windows操作系統的激光專用數控軟件，軟件集成了激光切割控制專用功能模塊，人機界面全中文，操作簡單，能實現記憶緩存。建立獨立的切割工藝數據庫幫助操作者靈活選擇合適的切割參數進行試切。

2:全中文界面，易于學習，操作便捷，其使用的數控CNC程序易于編輯，可讀性強。

3:配備切割工藝參數數據庫，切割參數可以在切割過程中進行實時調整，以達到最佳切割質量。

4:優化多種打孔方式，如連續打孔，脈沖打孔，爆破穿孔等等工藝。

5:優化多種快移方式，具備“蛙跳”功能及空移時輔助氣體自動關閉功能。

6:自動尋邊功能更快捷，自動捕捉切割起點，提高工作效率。

7:切割頭自動標定功能，Z軸響應速度大幅提升。

16

電控單元

采用模塊集成式電器電路系統，同時配備專用干燥器系統，可實現設備整體電器 電路等主要元器件的管理維護，提高設備整體的使用壽命及穩定運行；實現了機電一體化管理，解決了管線外漏，降低事故率及無需依賴供方來人拆機移機等繁瑣問題

17

伺服電機驅動系統

采用純伺服電機及驅動器與法蘭盤式2-3弧分減速機系統，以確保設備極高速運行的穩定性及精度

18

附件系統

采用定制式坦克鏈（管線防護），防飛濺燙傷燒傷防塵罩等輔助件，保證設備運動部件的安全運行及使用壽命。

19

油路潤滑系統

采用自動定時供油實現運動部位全方位潤滑功能，降低運動機械部件的磨損及穩定運行。

20

操作工藝

1:采用激光專用自動編程套料軟件，具有自動編程套料、排樣、文字處理、工藝設置.打印.傳輸.導入、穿孔、微連接、切割順序、優化切割路徑和優化速度等強大應用功能，最大限度地提高了鈑材的管理-利用率及節省操作時間。

2:提高材料利用率：可實現部件間隙排樣、部件內嵌入式排樣、部件對稱翻轉排樣、部件旋轉排樣和避免外形重疊和碰撞：

3:避免局部過熱（避免部件扭曲變形）：通過區域和分區的切割路徑處理而避免局部過熱。

4:尖角處理：內／外角處理，可自動識別和設定。

5:強大的文字處理功能：可將實體字處理成空心字。

6:共邊線段切割優化切割效率，提高鈑金利用率。

7:系統根據用戶設定不同的材質、厚度自動應用不同的切割工藝，包括：補償方式（補償半徑）、穿孔方式（穿孔時間）、切割功率、引刀方式、微連接、橋接等參數。

8:預穿孔：根據設定的條件完成預穿孔功能。

9:處理鈑金模塊和數量 材料余料的處理和利用管理。

10:斷電續切記憶續切功能，差補功能，自動巡邊功能，蛙跳切割功能。

21

主旋轉分度盤及旋轉夾持系統

A卡盤采用定制全行程高轉速分度盤及旋轉和夾持系統；以此對管材一端進行有效外張或者內夾的模式進行穩固夾持，從而保證管材在切割時的有效給進運動與任意旋轉動作至完美切割；以此解決分檔夾持不但繁瑣及無法保證精度問題

22

中心支撐扶正旋轉系統

B卡盤采用全行程氣動式中心支撐扶正旋轉系統，當管材兩端夾持穩固后，需要保持兩端在同一個精準的同心線上，設備啟用自定中心及校正功能，無需人工目測及工具測量同心等繁瑣工序，可有效提高工作效率35%以上及保證切割質量。最高轉速達120R/min,市面上普通切管機的轉速一般在30R-45R/min.

23

管材專用排版套料軟件

采用管材專用自動排版套料軟件，可根據用戶需求進行自動任意排版及套料，有效解決用戶在實際使用中無法進行自動排版及套料，導致材料大量浪費及切割一致性精度誤差大的問題，同時可實現管材的共邊切割及自動對任意管材進行定中心的功能，從而有效提高工作效率30%以上及免除人工調教中心難的問題。

24

出料接料系統

斜坡式氣動升降方式，當物料切割時，變徑式升降接料機構升起至距離物料0mm處，物料自然落至接料機構，接料機構不受圓管及方管旋轉時高度不同的影響。接料機構自動下降時，物料通過斜坡式接料臺自然滑落。以此解決因工件過長，高速旋轉切割時，管材晃動而無法保證切割精度的問題，并同時解決切割時，工件離地過高導致物料墜落時一頭先落地，而產生物料砸癟變形問題。
