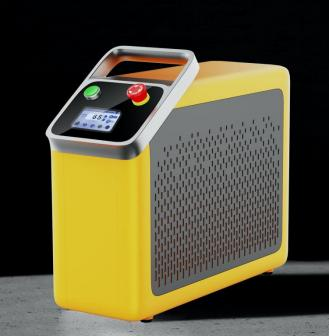

手持式風冷激光焊接機采用公司自主研發的新一代激 光技術，通過光纖傳輸高功率密度激光，經過手持焊接頭出光，實現對產品的各 種焊接工藝。產品適用于鋁合金板、不銹鋼板、鍍鋅板、鐵板等金屬材料的焊接， 可以完美替代傳統的氬弧焊、電弧焊等工藝；摒棄傳統手持激光焊接機水冷的方 式，采用自主研發的高功率激光冷卻技術；除具有操作簡單、焊縫美觀、焊接速.

2.2 產品優勢

本產品采用自主研發的半導體激光新型耦合技術及風冷技術，與市場傳統的 手持式水冷激光焊接機相比，具有以下優勢：

★  功耗低：電光轉換率高，能耗減少 50% ，220V/ 10A 電源適配，家用/工廠 任意匹配

★  傳導風冷：綠色節能，夏天無結露，冬天不結冰;

★  性價比高：價格低廉，極大提高產品性價比；



★  大光斑焊接：焊縫牢固美觀，為用戶帶來高效、完美的焊接方案★  耐高溫：新型冷卻技術保證設備可工作在 0-55℃。

2.3 激光焊接機應用范圍

衛浴行業：水管接頭、變徑接頭、三通、閥門、花灑的焊接。

眼鏡行業：不銹鋼、鈦合金等材質的眼鏡扣位、外框等位置的精密焊接。

五金行業：葉輪、水壺、把手等，復雜沖壓件、鑄造件的焊接。

汽車行業：發動機氣缸墊、液壓挺桿密封焊、火花塞焊接、濾清器焊接等。

電池行業：超級電容、動力電池頂部封口、 電池鋁排連接片、防爆閥、匯流 排、鎳帶等金屬外殼及結構件的焊接。

2.4 產品安全等級

300W 半導體激光手持焊接機屬于 IV 類激光設備，操作人員需要經過激 光安全培訓，并佩戴合適的防護眼鏡，穿戴有效防護服裝和手套。



輸出功率：300W	300W
焊接方式	大光斑焊接 (0.8mm)
制冷方式	傳導風冷
整機尺寸	550mm*415mm*190mm
整機重量	25kg
供電要求	220V/ 10A
使用環境溫度	0℃ - 55  ℃
指示光	紅色
工作模式	連續
偏振方向	隨機
功率調節范圍	10%- 100%
輸出光纖芯徑	220 μm



波長范圍	973±5nm
輸出功率穩定度 (100%連續)	<3%  (24 h)
保護鏡規格	25mm*2mm
激光輸出焦距	135mm
尾纖長度	3m





3.2 配置清單



序號	名稱	數量	單位
1	手持焊槍	1	個
2	激光焊接主機	1	臺
3	裝箱單	1	本
4	保修卡	1	本
5	合格證	1	本









四、產品安裝說明

1 、將電源線插頭插入機箱背面紅色總電源開關旁的插座。

2 、將地線夾子夾在焊接臺面上。



五、產品操作指南

1.  首先，檢查急停開關是否被按下。然后，打開焊接機的總電源開關，總 電源開關處紅燈亮，如圖 4 所示。

圖 4 總電源供電

2.  電源供電后，前面板功率調節面板亮屏，如圖 5 左圖所示，槍面板亮屏，

顯示如圖 5 右圖所示。

圖 5  功率調節面板

3.  調節激光輸出功率 (10- 100%之間) ，旋出紅色急停開關，按下使能按鈕 之后，進入出光狀態。

4.  焊接時，按動槍頭按鈕即可進行焊接。

5.  關閉焊接設備，首先關閉使能鍵，按下紅色急停開關，然后關閉電源開 關。并收拾好手持槍頭。





六、設備使用注意事項及服務

6.1 使用注意事項

為保證 SLIVERY300 手持激光焊接設備的正常使用 ，避免因異常操作 導致焊接設備損壞 ，  以及保護設備使用人員在操作設備時的人身安全 ，請 相關人員務必仔細閱讀以下注意事項：

( 1) 激光焊接設備與氬弧焊、 電焊、氣保焊等第三方焊接機不可共用 同一個焊接工作臺 (不同焊機的地線不能夾在同一焊接工作臺上) ；

(2) 激光焊接設備與氬弧焊、 電焊、氣保焊等第三方焊接機的輸入供 電需要隔離開 (用不同的交流輸入，或者用隔離變壓器隔離開) ；

(3) 激光焊接槍頭嚴禁對準人體和易燃易爆物體等危險物品；

(4) 本焊接機通常采用空氣 ，如有特別需求 ，可采用帶保護性的惰性 氣體 (推薦氮氣) ；

(5) 不使用激光焊接設備時，應放好焊接槍頭 ，并關閉激光器。
